راهنمای انتخاب، بندکشی و اجرای جدول بتنی استاندارد، ابعاد و نحوه جابجایی از جمله سوالات مهم هر خریدار جدول بتنی می تواند باشد پس توجه شما را به ادامه این مطلب توصیه می کنیم.
در نگاه اول، شاید جدول بتنی فقط یک قطعه خاکستری ساده در حاشیه خیابان به نظر برسد، اما حقیقت این است که همین قطعات، قهرمانان گمنام مهندسی شهری هستند. انتخاب اشتباه ابعاد یا بی توجهی به کیفیت تولید، میتواند هزینههای بازسازی یک پروژه عمرانی را در کمتر از دو سال، به دو برابر قیمت اولیه برساند.
اگر به دنبال این هستید که بدانید چطور با انتخاب درست ابعاد جدول بتنی و رعایت اصول مهندسی، دوام پروژههای خود را تضمین کنید، این راهنما دقیقاً برای شما نوشته شده است.

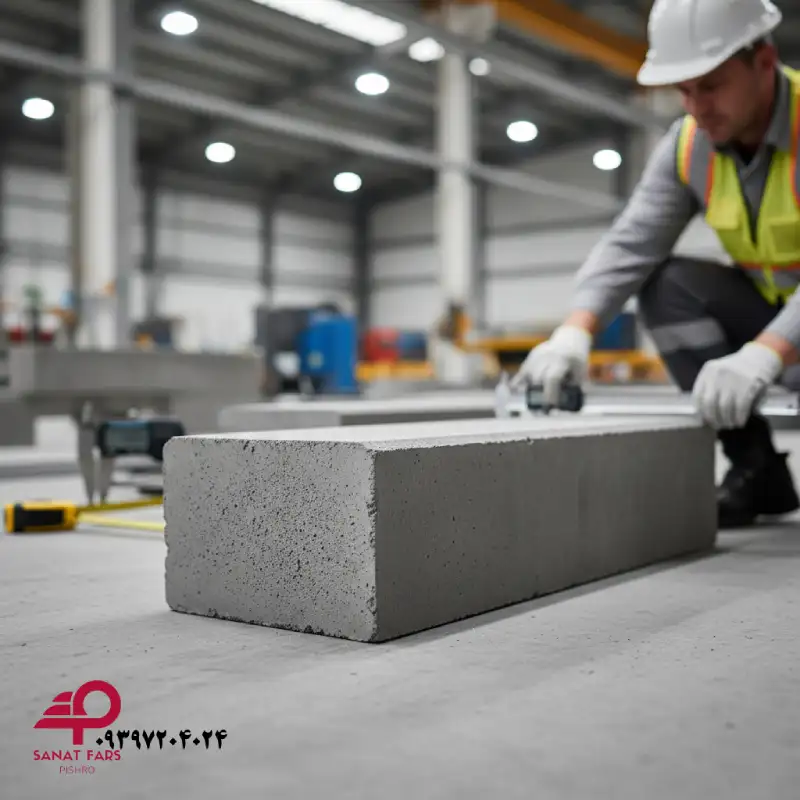

بررسی فنی و ابعاد جدول بتنی پیش ساخته
تولید قطعات بتنی در سالهای اخیر از حالت سنتی و قالب ریزی در محل به سمت پیش ساخته صنعتی حرکت کرده است. جداول پیش ساخته به دلیل تولید در شرایط کنترل شده کارخانه، تراکم بسیار بالاتری دارند.
اما نکته کلیدی اینجاست: هر پروژهای، از یک پیاده رو باریک گرفته تا یک اتوبان پرتردد، به هندسه و ضخامت خاص خود نیاز دارد. عدم تطابق ابعاد قطعه با کاربری زمین، اولین قدم برای شکست پروژه است.
چرا دقت در ابعاد جدول بتنی استاندارد حیاتی است؟
شاید بپرسید اختلاف یک یا دو سانتی متری در ضخامت جدول بتنی چه اهمیتی دارد؟
- توزیع بار: در جداول خیابانی، بخشی از فشار ترافیک و ضربههای احتمالی خودروها به لبه جدول منتقل میشود. ابعاد غیر استاندارد باعث تمرکز تنش و ترک خوردن سریع قطعه میشود.
- تراز نهایی پروژه: وقتی ابعاد دقیق نباشد، در زمان نصب (به ویژه در متراژهای بالا)، بندکشیها نامنظم شده و تراز خطی جدول به هم میخورد که علاوه بر زشتی ظاهری، سیستم تخلیه آب را مختل میکند.
- محاسبات مالی: دانستن وزن جدول بتنی بزرگ برای برآورد هزینه حمل و نقل حیاتی است. خرید جدولی که ابعادش با نقشه اجرایی همخوانی ندارد، یعنی هدر دادن بودجه برای قطعاتی که یا ضعیف هستند یا بیش از حد سنگین و پرهزینه.
جدول تطبیقی طول، ارتفاع و ضخامت جداول پرسی
برای اولین بار، لیست دقیق ابعاد جدول بتنی شنزار صنعت فارس پیشرو را بر اساس استانداردهای روز ایران (ابعاد به سانتیمتر) برای شما تدوین کردهایم تا به عنوان یک مرجع در محاسبات خود استفاده کنید.
| شرح | ابعاد (LxHxW) – سانتیمتر | وزن (Kg) | ظرفیت تریلی | ظرفیت ده چرخ |
|---|---|---|---|---|
| جدول نیم شیب | ۴۰ * ۱۰۰ * ۱۵ | ۱۳۷ | ۱۶۸ | ۱۰۵ |
| ۴۰ * ۸۰.۶ * ۱۵ | ۱۰۹ | ۲۱۰ | ۱۲۶ | |
| ۵۰ * ۶۰ * ۲۰ | ۱۳۵ | ۱۷۰ | ۱۰۵ | |
| ۵۰ * ۶۰ * ۱۵ | ۱۰۰ | ۲۲۴ | ۱۴۰ | |
| ۵۰ * ۵۰ * ۱۵ | ۸۵ | ۲۶۶ | ۱۶۸ | |
| ۵۰ * ۵۰ * ۱۲.۵ | ۷۱ | ۳۱۲ | ۲۰۰ | |
| ۵۰ * ۴۰ * ۱۵ | ۶۷ | ۳۲۹ | ۲۱۰-۲۱۷ | |
| ۵۰ * ۴۰ * ۱۲.۵ | ۵۵ | ۴۱۶ | ۲۵۶ | |
| ۵۰ * ۳۰ * ۱۵ | ۴۹ | ۴۵۵ | ۳۰۱ | |
| ۵۰ * ۳۰ * ۱۲.۵ | ۴۴ | ۵۲۰ | ۳۱۲ | |
| ۵۰ * ۳۰ * ۱۰ | ۳۳ | ۶۷۰ | ۴۲۰ | |
| ۶۰ * ۶۰ * ۱۲.۵ | ۱۰۲ | ۲۲۴ | ۱۴۴ | |
| ۹۱.۴ * ۲۵.۴ * ۱۲.۵ | ۶۶ | ۳۳۶ | ۲۱۶ | |
| ۱۰۰ * ۴۰ * ۱۵ | ۱۳۴ | ۱۶۸ | ۱۰۵ | |
| ذوزنقه | ۵۰ * ۳۰ * (۱۱.۵-۱۶.۵) | ۵۰ | ۴۳۲ | ۲۵۸ |
| ۵۰ * ۴۰ * (۱۰-۱۵) | ۵۸ | ۳۵۰ | ۲۳۱ | |
| کانیو – صاف | ۱۰۰ * ۴۰ * ۱۵ | ۱۴۱ | ۱۶۸ | ۱۰۵ |
| ۱۰۰ * ۴۰ * ۱۲.۵ | ۱۱۸ | ۲۰۸ | ۱۲۸ | |
| نیم جوی | ۹۱.۴ * ۲۵.۴ * ۱۲.۵ | ۶۵ | ۳۳۶ | ۲۱۶ |
| ۵۰ * ۳۰ * ۱۳.۵ | ۴۶ | ۴۸۳ | ۳۰۱ | |
| لب پخ گرد | ۹۱.۴ * ۲۵.۴ * ۱۲.۵ | ۶۵ | ۳۳۶ | ۲۰۸ |
| ۹۱.۴ * ۲۵.۴ * ۶ | ۳۳ | ۶۴۰ | ۴۰۰ | |
| ۱۰۰ * ۴۰ * ۶ | ۵۶ | ۴۰۰ | ۲۵۶ |
چالش های تدارکات و جابجایی جدول بتنی در پروژه
خرید یک جدول باکیفیت تازه نیمی از مسیر است، نیمه دوم و چالش برانگیزتر، رساندن این قطعات به محل پروژه بدون آسیب دیدگی است. جالب است بدانید که طبق آمارهای کارگاهی، بیش از ۱۵٪ ضایعات جداول بتنی نه در حین تولید، بلکه در زمان جابجایی جدول بتنی و تخلیه غیراصولی رخ میدهد. مدیریت تدارکات در این مرحله، مرز بین یک پروژه سود آور و یک پروژه پر از ضرر و زیان است.
روشهای ایمن جابجایی برای جلوگیری از لب پریدگی
لب پریدگی قطعات بتنی علاوه بر تخریب زیبایی بصری شهری، نفوذ پذیری قطعه در برابر رطوبت و یخ زدگی را افزایش داده و عمر مفید آن را به شدت کاهش میدهد. برای جلوگیری از این اتفاق، رعایت چند نکته ضروری است:
- استفاده از پالت و تسمه: جداول باید حتماً به صورت پالت شده جابجا شوند. استفاده از تسمههای مستحکم مانع از لغزش و اصطکاک قطعات روی یکدیگر در پیچهای جاده میشود.
- تخلیه با تجهیزات مناسب: تا جای ممکن از تخلیه دستی یا پرتاب کردن جداول خودداری کنید. استفاده از لیفتراک یا جرثقیل هایی با چنگک های لاستیکی (Concrete Clamp) بهترین روش برای حفظ سلامت لبه هاست.
- چیدمان صحیح: پس از تخلیه، جداول را روی سطح صاف و با استفاده از چوبهای لایه (Separator) بچینید تا فشار وزن ردیفهای بالایی باعث ایجاد ترک در ردیفهای پایینی نشود.
محاسبه وزن بار و انتخاب خودروی مناسب جهت حمل
یکی از هوشمندانه ترین کارها پیش از سفارش، تطبیق وزن جدول بتنی بزرگ با ظرفیت ناوگان حمل و نقل است. عدم محاسبه درست وزن، یا باعث تحمیل هزینه مازاد (ارسال خودروی نیمه خالی) و یا باعث جریمه سنگین و آسیب به خودرو (اضافه بار) میشود.
بر اساس دیتاهای استخراج شده از واحد لجستیک صنعت فارس پیشرو، میتوانید از فرمول ساده زیر برای انتخاب خودرو استفاده کنید:
| نوع خودرو | ظرفیت استاندارد (تن) | مثال ظرفیت (قالب جدول نیمشیب ۱۳۷ کیلویی) |
| کامیون ده چرخ | ۱۵ تن | حدود ۱۰۵ قالب |
| تریلی کفی | ۲۲ تا ۲۴ تن | حدود ۱۶۸ قالب |
نکته طلایی اول: در رابطه با جدول بالا، معمولا شرکت های تولیدکننده جدول و قطعات بتنی خودرو مناسب بارگیری را برای ارسال بار هماهنگ میکنند.
نکته طلایی دوم: همیشه ۵ تا ۱۰ درصد از ظرفیت اسمی خودرو را برای وزن پالتها و مهار کنندهها خالی در نظر بگیرید. برای جداول سبکتر مانند کانیو یا جداول ۳۰ سانتی متری، ظرفیت تعداد قالب در هر خودرو به طرز چشمگیری افزایش مییابد (مثلاً تا ۶۷۰ قالب برای جدول ضخامت ۱۰ سانتیمتر در یک تریلی).

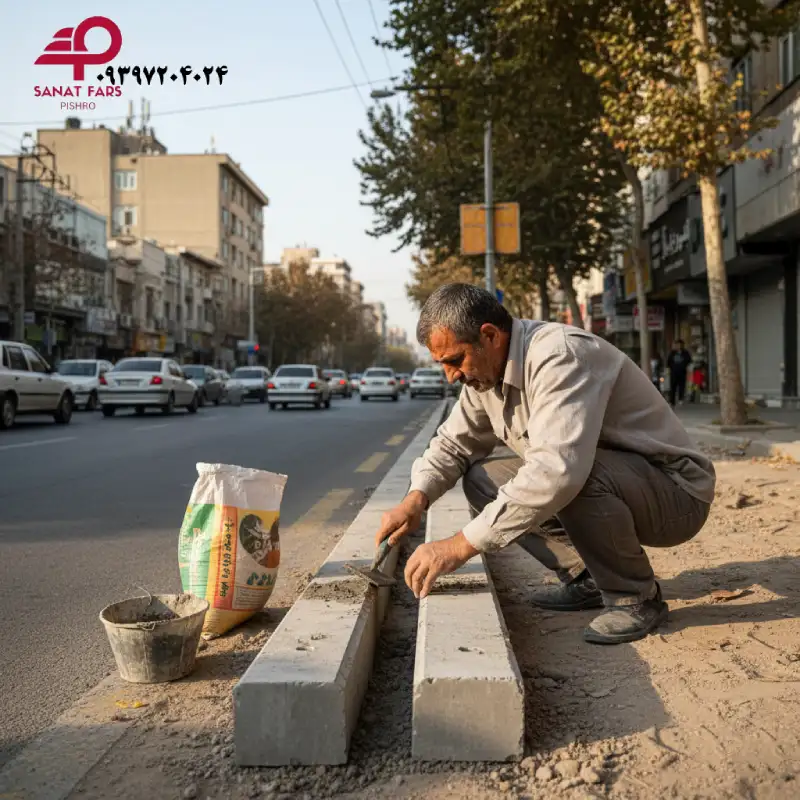

مهندسی نصب، فوت و فن های بندکشی جدول بتنی
مرحله نصب، نقطه تلاقی کیفیت محصول و مهارت اجراست. حتی اگر باکیفیت ترین قطعه را خریداری کرده باشید، یک نصب غیراصولی میتواند تمام سرمایه شما را به خطر بیندازد. در این میان، بندکشی جدول بتنی نه تنها یک موضوع زیبایی شناسی برای نظم بخشیدن به خطوط خیابان است، بلکه یک لایه محافظتی حیاتی برای جلوگیری از نفوذ آب به زیرسازی جدول و جلوگیری از نشست آن محسوب میشود.
یک بندکشی مهندسی شده، جداول را به یک ساختار واحد و صلب تبدیل میکند که در برابر ضربات ترافیکی بسیار مقاومتر است.
بهترین ترکیب ملات برای بندکشی ماندگار
ماندگاری بندکشی به شدت به نسبت اختلاط ملات و زمان اجرای آن بستگی دارد. استفاده از ملاتهای ضعیف باعث میشود با اولین سیکل یخبندان، بندها خالی شده و جدولها لق شوند.
- نسبت طلایی: بهترین ترکیب برای بندکشی، استفاده از ملات ماسه-سیمان با نسبت ۱ به ۳ (یک واحد سیمان تیپ ۲ و سه واحد ماسه شسته ریز) است.
- استفاده از مکملها: در پروژههایی که با رطوبت بالا یا مواد شیمیایی (مثل فاضلاب های سطحی) در تماس هستند، افزودن مقدار کمی چسب بتن یا پودر بندکشی ضدآب به ملات، عمر بندها را تا ۵ برابر افزایش میدهد.
- قوام ملات: ملات بندکشی نباید بیش از حد روان (شل) باشد، قوام آن باید شبیه به خمیر سفت باشد تا به خوبی در عمق بندها نفوذ کرده و پس از خشک شدن دچار ترکهای انقباضی نشود.
اشتباهات رایج در نصب که باعث شکستن جداول میشود
بسیاری از شکستگیهایی که به اشتباه به کیفیت بتن نسبت داده میشوند، در واقع ناشی از خطاهای اجرایی هستند:
- بندهای بیش از حد نازک: عدم ایجاد فاصله کافی (حداقل ۵ تا ۱۰ میلی متر) بین دو جدول، اجازه انبساط و انقباض حرارتی را به قطعات نمیدهد و باعث لب پریدگی یا بیرون زدگی جداول در تابستان میشود.
- زیرسازی نامناسب (Bedding): نصب جدول روی خاک سست یا ملات خشک و ناهموار باعث ایجاد فشار نقطهای میشود. وقتی خودرویی از لبه جدول عبور میکند، این فشار باعث دو نیم شدن جدول از وسط میگردد.
- عدم ماهیچه کشی پشت جدول: یکی از بزرگترین اشتباهات، رها کردن پشت جدول بدون پشتیبان بتنی (ماهیچه) است. این کار باعث میشود جدول در برابر فشارهای جانبی خاک یا ضربات خودروها هیچ مقاومتی نداشته باشد و به سرعت واژگون شود.
جایگزین جدول بتنی، چه زمانی از تکنولوژی های نوین استفاده کنیم؟
بسیاری از کارفرمایان پس از مواجهه با تخریب زودهنگام جداول در اثر یخبندان یا ضربه، به دنبال جایگزین جدول بتنی میروند، اما واقعیت این است که در اکثر موارد، مشکل از ذات بتن نیست، بلکه از روش تولید است.
با پیشرفت تکنولوژی، دیگر نیازی به استفاده از روشهای سنتی که عمر کوتاهی دارند نیست. استفاده از سیستمهای نوین تولید، بهترین جایگزین برای روشهای منسوخ قدیمی است که هزینههای نگهداری جدول را به شدت کاهش میدهد.
مقایسه جداول بتنی سنتی با جداول پرسی تر و خشک
تفاوت اصلی در طول عمر پروژهها، در قلب دستگاههای تولید نهفته است. شناخت این تفاوتها به شما کمک میکند تا هوشمندانه تر خرید کنید:
- روش سنتی (ویبره معمولی): در این روش بتن داخل قالب ریخته شده و لرزانده میشود. وجود حبابهای ریز هوا و نسبت آب به سیمان بالا در این روش، باعث میشود جدول در اولین زمستان دچار ترکهای مویی و پوسته شدن شود.
- پرس خشک (Dry Press): در این سیستم، بتن با حداقل آب ممکن تحت فشار بسیار بالای دستگاه (حدود ۲۰۰ تن) قرار میگیرد. نتیجه، قطعهای با تراکم فوقالعاده است که نفوذ پذیری آب در آن نزدیک به صفر است.
- پرس تر (Wet Press): این روش که از نوین ترین متدهای روز است، با مکش آب اضافی بتن تحت فشار، جدولی با سطح بسیار صاف و مقاومت سایشی خیره کننده تولید میکند که بهترین گزینه برای مناطق سردسیر و مستعد یخبندان است.
مزایای اقتصادی و فنی استفاده از قطعات پیش ساخته نوین
شاید قیمت اولیه قطعات نوین کمی بیشتر از محصولات کارگاهی باشد، اما بررسی هزینه چرخه عمر (Life Cycle Cost) برتری مطلق را به تکنولوژیهای نوین میدهد:
- حذف هزینههای ترمیم: جداول تولید شده با پرس سنگین، تا سالها نیاز به تعویض یا ترمیم ندارند.
- مقاومت در برابر نمک های یخ زدا: برخلاف بتن های معمولی، جداول نوین در برابر نمک پاشیهای زمستانی دچار خوردگی و فروپاشی نمیشوند.
- دقت میلی متری: به دلیل تولید با قالبهای فولادی تحت فشار، ابعاد قطعات کاملاً یکسان است که سرعت نصب را بالا برده و هزینه کارگر را کاهش میدهد.
راهنمای خرید و استعلام قیمت
در نهایت، برای داشتن یک پروژه موفق، دسترسی به لیست دقیق ابعاد جدول های بتنی و استعلام قیمت به روز، اولین قدم اجرایی است. ما با بهره گیری از خطوط تولید تمام اتوماتیک و سیستمهای پرس پیشرفته، آماده ارائه مشاوره فنی و تامین قطعات برای پروژههای خرد و کلان شما هستیم.
برای مشاهده لیست کامل ابعاد، دریافت مشخصات فنی دقیقتر و استعلام قیمت جدول بتنی جوی و سایر قطعات، میتوانید در گوگل صنعت فارس پیشرو را جستجو کرده و یا با کارشناسان فنی مجموعه در تماس باشید تا متناسب با نوع پروژه و بودجه شما، بهترین گزینه را پیشنهاد دهند.
